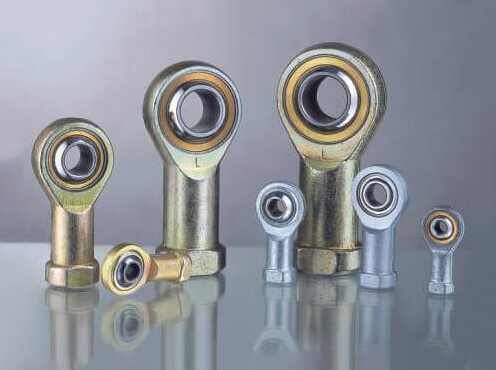

關節軸承(SIJK#C型)
注:
軸承附有帶螺紋的伸出桿、螺紋有左右旋之分
技術條件:
軸承鋼球硬度58-64HRC，旋轉及擺動靈活，軸承外圈無松動；
桿端體調質20-24HRC;
桿端體及螺紋表面不應有裂痕，銹蝕及其他鍛造缺陷。
| 產品型號 | 尺寸 | 球徑 | 螺紋 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| h1 | L1 | L5 | B | C1 | d | d2 | d4 | d5 | S | SΦ | M | |
| SIJK5C | 27 | 8 | 4 | 8 | 7.5 | 5 | 18 | 9 | 12 | 9 | 11.11 | M5 |
| SIJK6C | 30 | 9 | 5 | 9 | 7.5 | 8 | 20 | 10 | 13 | 11 | 12.7 | M6 |
| SIJK8C | 36 | 12 | 5 | 12 | 9.5 | 8 | 24 | 12.5 | 16 | 14 | 15.87 | M8 |
| SIJK10C | 43 | 15 | 6.5 | 14 | 11.5 | 10 | 30 | 15 | 19 | 17 | 19.05 | M10 |
| SIJK12C | 50 | 18 | 6.5 | 16 | 12.5 | 12 | 34 | 17.5 | 22 | 19 | 22.22 | M12 |
| SIJK14C | 57 | 21 | 8 | 19 | 14.5 | 14 | 38 | 20 | 25 | 22 | 25.40 | M14 |
| SIJK16C | 64 | 24 | 8 | 21 | 15.5 | 16 | 42 | 22 | 27 | 24 | 28.57 | M16 |
| SIJK18C | 71 | 27 | 10 | 23 | 17.5 | 18 | 46 | 25 | 31 | 27 | 32.00 | M18*1.5 |
| SIJK20C | 77 | 30 | 10 | 25 | 17.5 | 20 | 50 | 27.5 | 34 | 30 | 34.92 | M20*1.5 |
| SIJK22C | 84 | 33 | 12 | 28 | 21 | 22 | 56 | 30 | 37 | 32 | 38.10 | M22*1.5 |
| SIJK25C | 94 | 36 | 12 | 31 | 23 | 25 | 60 | 33.5 | 42 | 36 | 44.45 | M24*2 |
| SIJK28C | 103 | 41 | 14 | 35 | 26 | 28 | 66 | 37 | 46 | 41 | 44.45 | M27*2 |
| SIJK30C | 110 | 45 | 15 | 37 | 27 | 30 | 70 | 40 | 50 | 46 | 50.80 | M30*2 |
